ШР11-73701-54У3 IP54

Шкаф распределительный ШР11-73701-54У3 IP54

предназначен для приема и распределения электроэнергии, защиты отходящих линий от перегрузок и токов короткого замыкания. Подключаются к сети переменного тока напряжением 380/220 В частотой 50 Гц с глухозаземленной нейтралью.

Тип системы заземления: TN-C, TN-S по ГОСТ Р 50571.2.

Изготавливаются в соответствии с требованиями ТУ3430-003-78624919-2006.

Структура условного обозначения

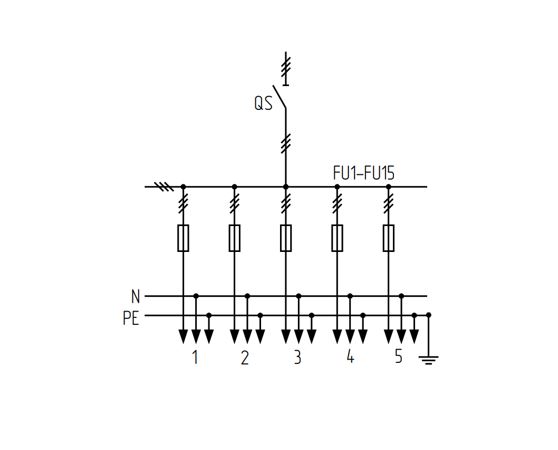

Схема электрощита

Условия эксплуатации

1) В части воздействия климатических факторов внешней среды – климатическое исполнение У, категория размещения 3 по ГОСТ 15150:

   а) температура окружающего воздуха от минус 40 до плюс 40°С;

   б) относительная влажность воздуха до 80% при плюс 15°С.

2) Высота над уровнем моря – не более 2000 м.

3) Окружающая среда – невзрывоопасная, не содержащая токопроводящей пыли в концентрациях, снижающих параметры устройств в недопустимых пределах, агрессивных газов и паров в концентрациях, разрушающих металл и изоляцию.

4) Рабочее положение вертикальное, допускается отклонение до 5° в любую сторону.
